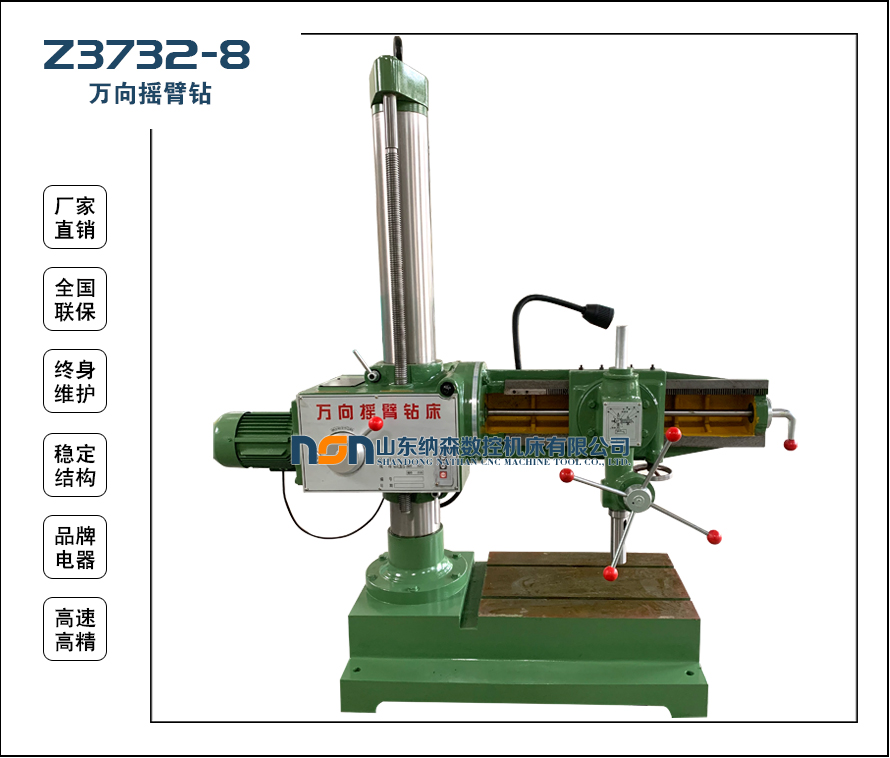

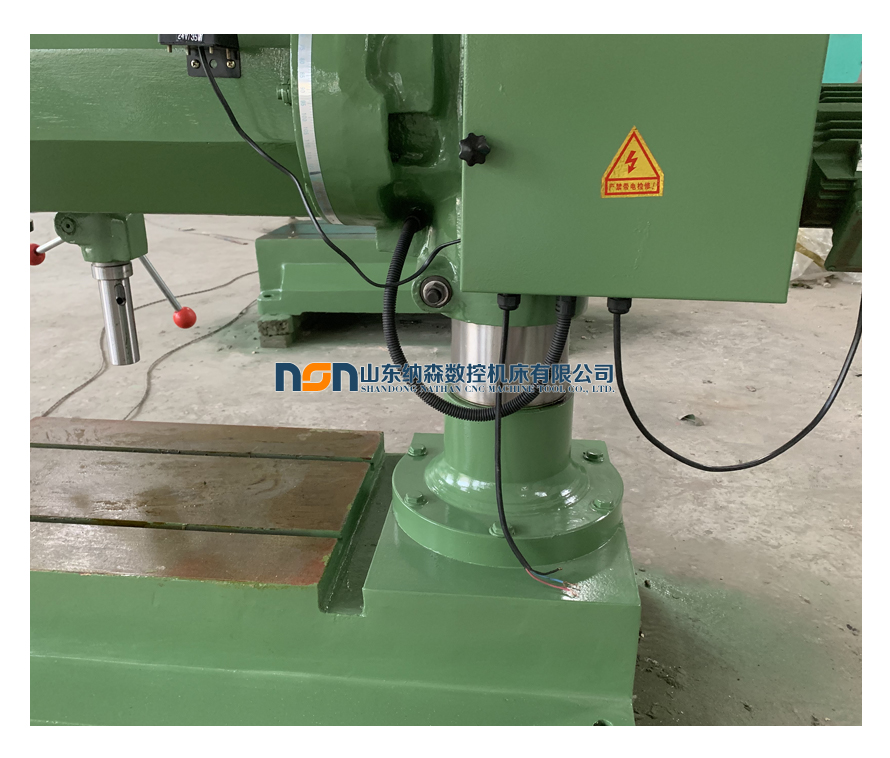

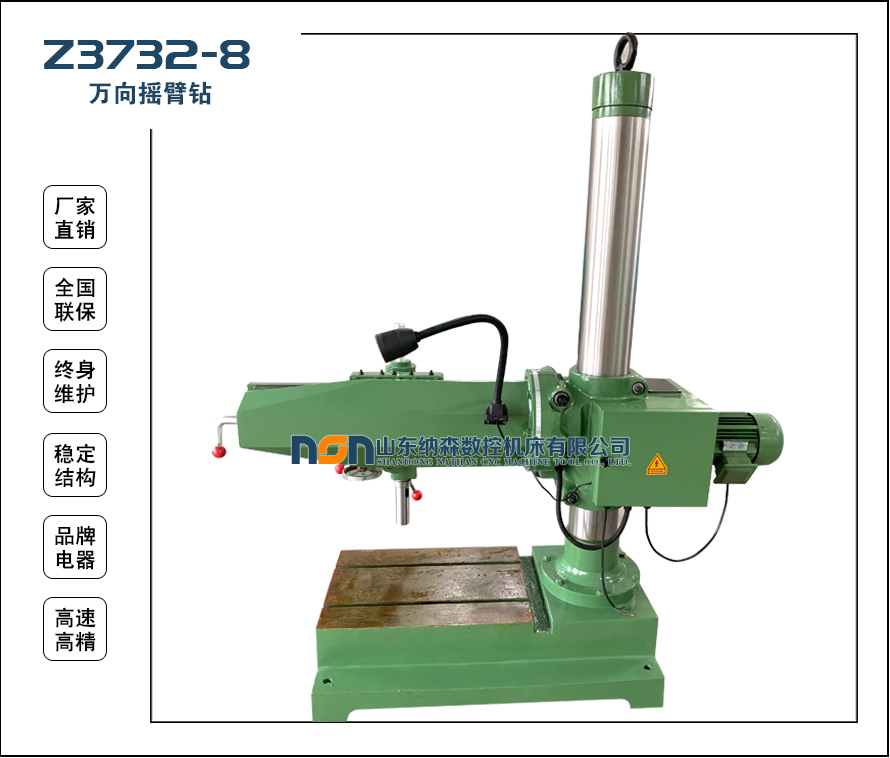

Z3732萬向搖臂鉆床顧名思義是一款可實現全方位360度方向鉆孔的搖臂鉆床。他的原理是齒輪箱套在立柱上,另一端和搖臂用回轉盤連接,用T型螺栓固定,齒輪箱通過光杠傳輸給主軸動力,而且安裝主軸的滑塊托板也是用的回轉盤和T型螺栓固定。這樣的話,萬向搖臂鉆床就有3個部位可以旋轉360度。搖臂可以整體的圍繞立柱旋轉360度,也可以帶動齒輪箱水平旋轉360度,而且主軸還可以在平行于搖臂的基礎上旋轉360度。通過這三個部位的旋轉,保證各個角度的鉆孔。萬向搖臂鉆床的主要功能就是異形件的斜孔加工。比如你想用搖臂鉆床鉆個有角度的斜孔,只能選擇萬向搖臂鉆床,或則你的工件大不能放在地面上鉆孔,你也可以選擇萬向搖臂鉆,把主軸旋轉成垂直于工件側著打孔就可以。
1.可以做鉆孔、擴孔、鏜孔、鉸孔、刮平面、攻螺紋和其他類似的工作,適用于各類機器制造業中加工中小型零件,也適用于修理車間。
2.特別適合異型件和斜孔的加工,搖臂可電動升降,也可手動微調。
3.機床底座裝有調平螺絲,可靈活解決地面不平問題。
4.普通Z3732(B)移動萬向搖臂鉆床基礎上增加了水箱和冷卻泵,底座上安裝有地輪,大大方便了用戶的使用、維修和搬運。
5.可選裝自動進刀,提高加工效率。
技術參數 | Z3732B |
最大鉆孔直徑 (mm) | 32 |
主軸孔莫氏錐度 | 3號 |
主軸移動行程 (mm) | 130 |
主軸中心線至立柱母線距離 (mm) | 315-815 |
主軸在水平方向移動距離 (mm) | 500 |
主軸端面至底座工作臺面距離 (mm) | 25-870 |
主軸在立柱上的行程 (mm) | 845 |
主軸回轉角度 | 360° |
主軸繞垂直于立柱水平線回轉角度 (mm) | 360° |
主軸繞立柱回轉角度 | 360° |
橫臂升降速度 (m/min) | 1.51 |

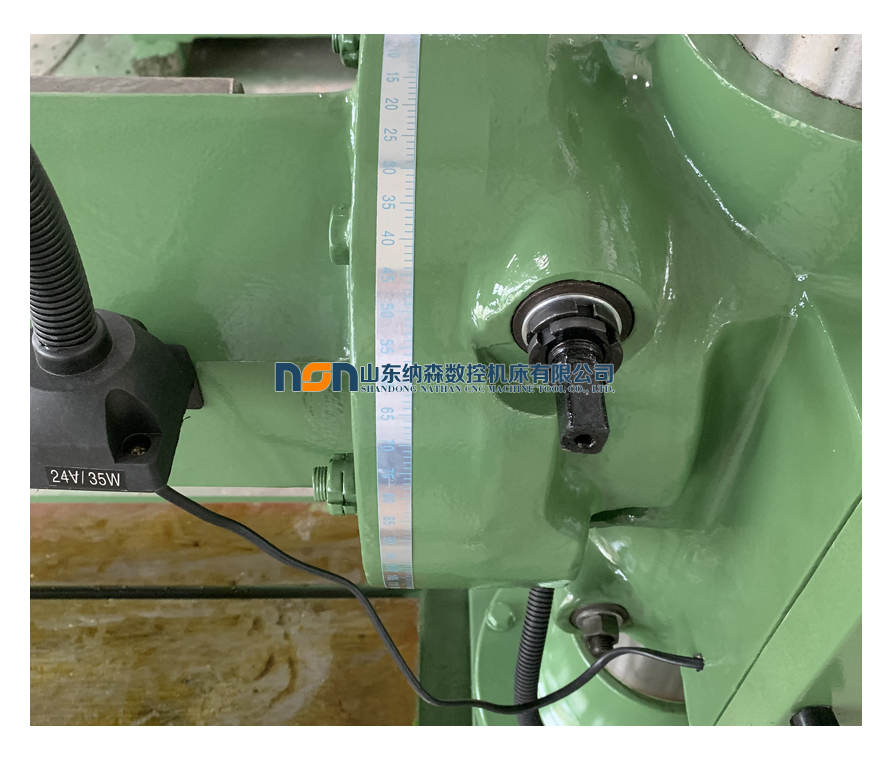

刻度盤每格讀數值 | 1° |
主軸變速種數 | 4種 |
電機功率 (kw) | 1.5 |
主軸轉速 (r.p.m) | 173、425、686、960 |

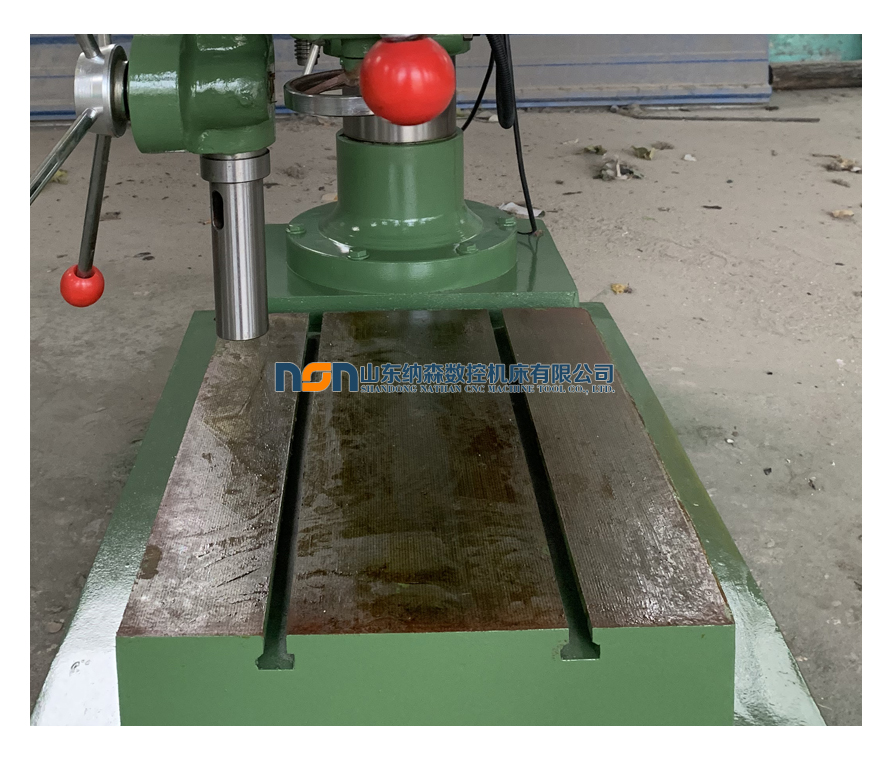

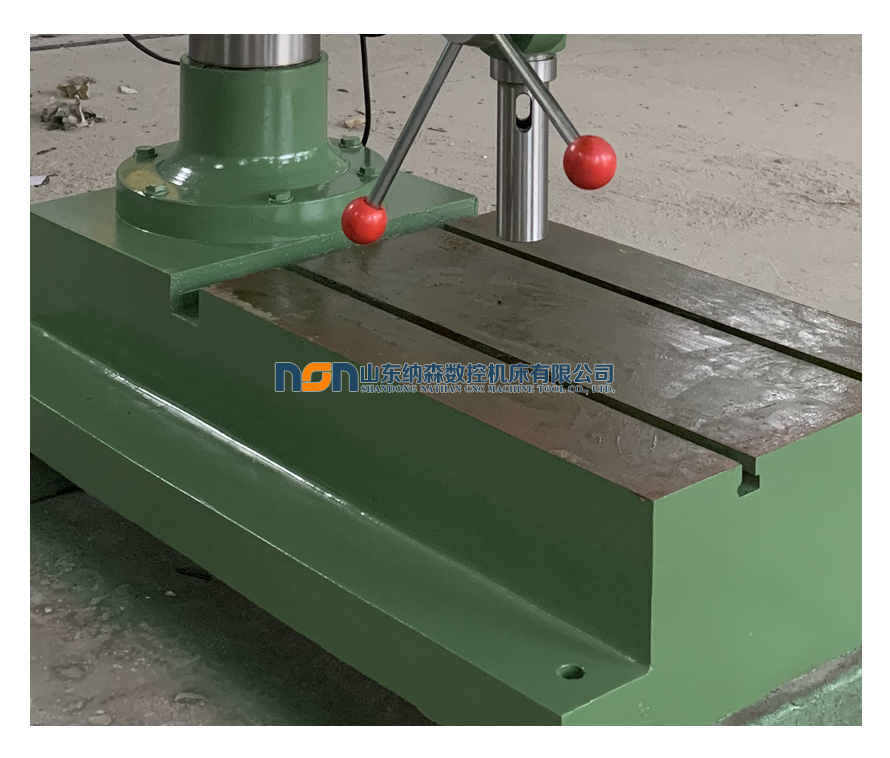

底座工作臺面積 (mm) | 770×500 |
機床凈重 (kg) | 900 |
機床外形尺寸(長×寬×高) (mm) | 1800×700×2044 |
