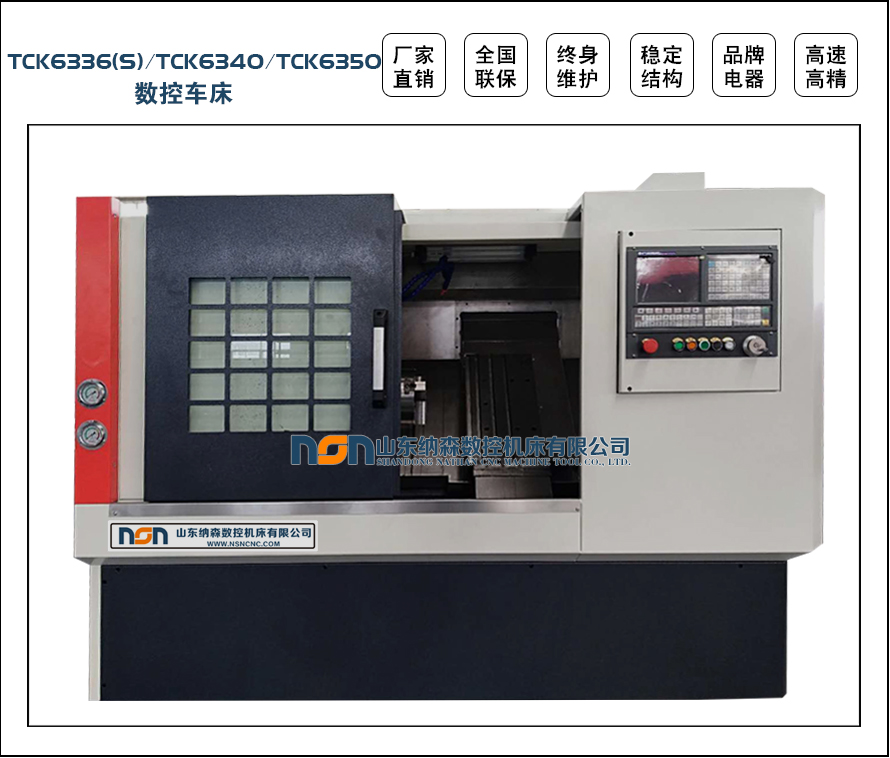

TCK6350斜床身數控車床適用于汽車、摩托車、電子、航天、軍工、石油等行業，對回轉零件的圓錐面，圓弧面，端面及各種公英制進行批量、高效、高精的自動加工。床身采用45°高剛性整體床身，高精度主軸單元，主軸單元分重切式和高速兩種，重切式主軸單元適合軸承和齒輪類的加工，高速式主軸單元是適合高速高精加工，采用高精度臺灣線軌，確保整機高剛性，主軸中心靠近操作者，裝卸工件更為方便。
1、 本機床是一款高速度、高精度、高可靠性的斜床身機床。床座、床身、床頭箱等主要構件均采用高強度材料鑄造而成，確保機床長期使用的穩定性。
2、 采用整體斜床身結構，配置高精度預負荷臺灣直線滾動導軌，機床的位置精度高，排屑流暢、適合高速高精加工。
3、 高速高精高剛性彈殼式主軸單元，伺服主軸電機、可以達到更高主軸轉速。主軸單元在恒溫室內組裝，組裝后經連續72小時恒溫跑合，上機后再經連續72小時試運轉，確保高速高精性能的可靠。
4、 選用排刀方式，換刀速度快，定位精度高。
5、 X、Z方向進給采用伺服電機通過大扭矩低慣量彈性聯軸器與絲杠直聯，絲杠支承采用預拉伸結構，能消除傳動背隙并預先補償機床長時間運轉中熱變形對精度的影響，確保定位精度和重復定位精度;采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠。
6、 機床防護采用全防護設計，宜人性強，美觀獨特，防水防屑可靠，維護方便。
主要配置
廣數980TB2系統，主軸變頻調速7.5KW，170主軸單元(3500轉)，臺灣線軌、北方絲杠、4個排刀座、8寸國產中實油缸無卡盤，行程X:450mm，無卡盤時Z:500mm，帶卡盤Z:400mm，帶卡盤刀塔Z:300mm。
主要參數 | TCK6336(s) | TCK6340 | TCK6350 |
最大旋徑mm | φ390 | Φ400 | Φ530 |
拖板旋徑mm | φ130 | Φ120 | Φ220 |
最大加工外徑mm | φ390 | 400 | Φ530 |
最大加工長度 | 200/400 | 300 | 410（配排刀）/330(配刀塔) |
主軸轉速rpm | 4000 | 4000 | 2000 |
主軸變速級數 | 無極 | 無極 | 無極 |
主軸傳動比 | 01:01.2 | 01:01.2 | 1:2 |
主軸端部形式（可選卡盤） | A2-5（6") | A2-5 | A2-6(10")/A2-8(10") |
主軸通孔直徑mm | Ф48/56 | Φ56 | Φ66 |
拉管通孔直徑mm | Ф40/45 | Φ38 | Φ55 |
主軸電機功率KW | 3.7伺服/5.5 | 5.5伺服 | 7.5伺服/11伺服 |
定位精度mm | ±0.005/100 | 0.016/0.016 | ±0.005/100 |
重復定位精度mm | ±0.0025 | 0.006/0.006 | ±0.003 |
X軸行程mm | 400 | 380 | 500 |
Z軸行程mm | 300/500 | 350 | 500 |
快速進給速度m/min | 20 | 20 | 20 |
切削進給速度mm/min | 1～15000 | 1～15000 | 1～15000 |
刀塔工位數 | -- | 選配 6工位伺服 | 選配8工位伺服 |
車刀刀體尺寸mm | 20×20 | 20×20 | 25×25 |
鏜刀桿直徑mm | Ф32 | Ф32 | Ф32 |
尾座 | 無 | 無 | 無 |
床身形式及斜度 | 整體式45° | 整體式45° | 整體式45° |
機床尺寸(長×寬×高）mm（約數） | 2200×1340×1710 | 2500×1340×1710 | 2500×1340×1710 |
重量 | 2200（2500） | 2500 | 2900 |
一、產品咨詢
根據您的需求，有任何技術上的任何問題，您都可以致電納森數控機床公司;我們會從您的角度，依托您的生產情景，為您更準確的推薦合適的設備，以更好的設備為您創造更大的價值。
(服務電話：0632-5258555、18006320018同微信號)
二、提供報價
設備選型后，需要您提供貴司的名稱、您的姓名和聯系方式，我們整理一份正式報價資料給您發送到您的郵箱，以便參考對比。
三、簽訂合同
設備需要下訂單采購時，我們銷售人員會為您準備一份采購合同;貴司收到合同后，需要您蓋章通過傳真發送到我司。
(服務傳真號：0632-5257555)
公司財務收到貴司的設備款項后合同開始生效，后續工作我們會依據簽訂的合同內容來執行我們的承諾。
設備發貨后，我們會給您及時通知，您盡可保持近期手機暢通，以便貨運司機與您聯系送貨。設備收到后，請對設備及時驗收檢查：
1. 根據發貨單，核對設備型號、數量是否對應;
2. 需要拆開外包裝檢查設備細節是否正常，設備外觀是否有劃痕或銹跡的現象;
3. 核對裝箱單中標注的配件是否數量一致。
如發生以上狀況，請及時與銷售人員聯系，我們會盡快處理，給您滿意的答復。
為更好地提升產品在您心中的品牌形象，我們廠家真的會做到“誠信為本、服務至上”的服務理念，讓您真的買到放心的設備。特向新老用戶承諾：
自驗收合格之日起，設備保修一年，實行終身維護。
機床設備有標配的說明書，請您按照說明書指導進行操作以及日常維護，可以長久保持機床的精度使用效果。如設備在保修期內，有售后問題，請及時與廠家聯系，我們會根據您描述的情況進行技術指導。如需上門服務，我們會安排技術師傅36小時到達買方工廠維修處理。
我們始終把一次合作、終身為友作為信條，熱忱歡迎廣大新老用戶經常向我們提供產品設計、產品質量和售后服務方面的改進方案和建議，望能與廣大客戶共創雙贏!
