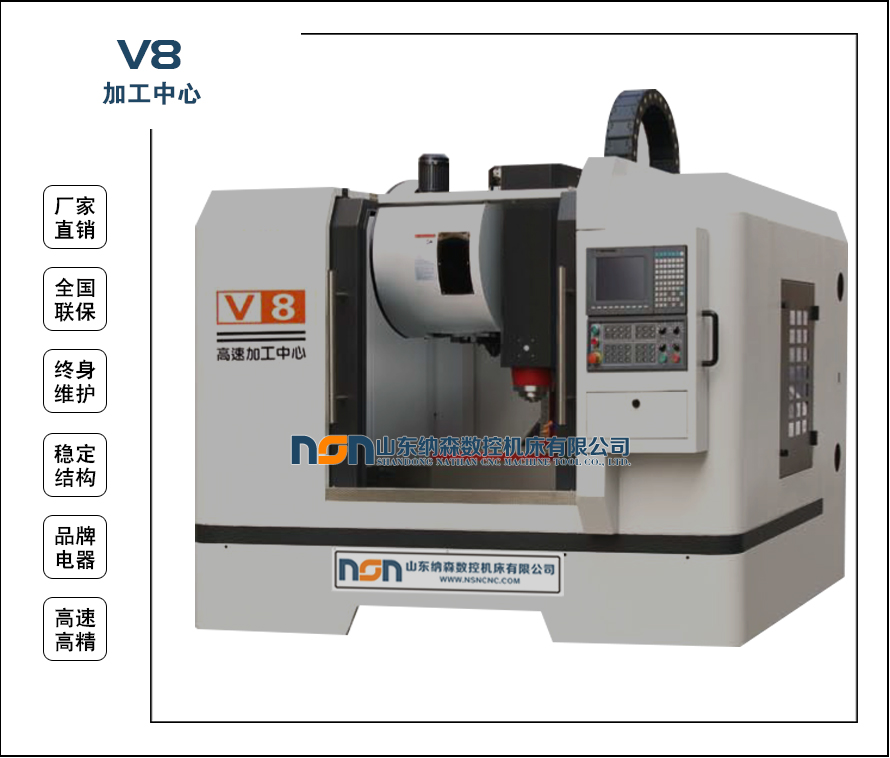

V8立式加工中心進給軸為X、Y、Z三座標控制，三軸通過伺服馬達驅動，能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工，適合于多品種、中小批量零件的生產，對復雜、高精度零件的加工更能顯示其優越性。
優質鑄件：全機采用HT300 高級樹脂砂造型鑄件，經回火處理及震動與自然時效處理消除內應力。
超寬底座：一體成型鑄件，提供最穩固的荷重支撐能力，加上導水盤設計，切削液不外漏。
人字型立柱：加寬結合面跨距，提升機床剛性。
肋骨式機頭設計：內部筋條加粗加大，強化結構剛性大幅提高加工穩定性。
三軸全行程制程：有效加強動態精度及使用壽命。
臺制線軌：高精度臺制線軌。
Y軸馬達后置：縮短上下工件間距，提升加工便利性。
臺制C3級滾珠螺桿：采用臺制C3級滾珠絲桿，保證軸向運行精準度。
臺制伸縮護罩：三軸采用臺制護罩，延長使用壽命。Y軸后護罩采用單片式人字型及全軌支撐，達到有效防護易于排屑，便于維修。
機體油水分離設計：機體油水分離設計,斜角排屑口與沖屑全方面設計，集結機體剛性，排屑容易及切削液不易發臭不外漏等眾多優點。
臺制主軸：采用P4級軸承組裝主體，確保各轉速的低震動。
管線內藏式：避免鐵屑及切削液侵蝕管線的疑慮。
結構剛性：三軸快速位移48m/min 的機體結構設計。
主要技術參數 | SPECIFICATIONS | V8 |
X軸行程 | X-Axis Travel | 800mm |
Y軸行程 | Y-Axis Travel | 500mm |
Z軸行程 | Z-Axis Travel | 500mm |
主軸端面至工作臺距離 | Spindle Nose To Table | 120-620mm |
主軸中心至立柱導軌 | Spindle Axis To Column | 560mm |
X軸快速移動 | X Axis rapid feed speed | 48m/min |
Y軸快速移動 | Y Axis rapid feed speed | 48m/min |
Z軸快速移動 | Z Axis rapid feed speed | 48m/min |
切削進給 | Cutting feed | 1-10m/min |
推薦三軸伺服電機扭矩 |
| X/Y:11.5 N.m Z:22 N.m |
工作臺面積 | Table size | 900×450mm |
最大承重 | Max weight on table | 400Kg |
工作臺面距地面高度 | working from the ground surace height | 約800mm |
T型槽 | T-slot | 3×18×130mm |
主軸選配 | Standard | 皮帶式 直結式(選配) |
主軸轉速 | Speed | 10000 rpm 12000/15000 rpm |
主軸錐孔 | Spindle taper | BT40 BT40 |
推薦主電機功率 | Power of main motor | 7.5KW 5.5KW |
定位精度（JIS標準） | positioning accuracy | 0.005/300mm |
重復定位精度（JIS標準） | Repeat positioning accuracy | 0.003mm |
刀庫類及刀具數量 | Capacity of tools | 刀臂式 24PCS |
換刀時間 | Change times | 2sec at 50Hz |
機器重量(約) | Machine weight | 約4000Kg |
機床外形尺寸 | Machine overall dimension | 約2600×2200×2400mm |
主要外購件清單：
序號 | 配置 | 規格明細 | 廠家 | 產地 |
1 | 三軸角接觸球軸承（2對2） | 內徑30,外徑62(排列方式2-2) | FAG | 德國 |
2 | 三軸滾珠螺桿（C3級） | X:R36-16T4-FSDC Y/Z:R36-16T5-FSDC | 銀泰 | 臺灣 |
3 | 三軸線軌（滾柱） | X/Y:MSR35LE2SSF Z:MSR35LS2SSF | 銀泰 | 臺灣 |
4 | 皮帶式主軸 | BT40-140-10000rpm | 羅翌 | 臺灣 |
5 | 直結式主軸(選配) | BT40-140-12000rpm | 羅翌/丹銓 | 臺灣 |
6 | 打刀缸 | 3.5T | 中日 | 臺灣 |
7 | 增壓缸(選配) | ODK.4017.100 | 羅翌/丹銓 | 臺灣 |
8 | 三軸伸縮護罩 | V8內防護 | 海東 | 國產 |
9 | 集中式自動潤滑系統 | TZ-2202-210XA | 河谷 | 合資 |
10 | 三軸鎖緊螺帽 | YSF M30*1.5P | 盈錫 | 臺灣 |
11 | 三軸聯軸器 | ROTEX GS28 98SHA | KTR/三木 | 德國 |
12 | 地腳螺栓承座+地腳螺栓+螺帽 | n/a |
| 國產 |
13 | 工具箱 | 內六角扳手一套、開口/套筒扳手一把、一字及十字起子各一把 |
| 國產 |
